次进风及立式安装的大叶轮转子的强制型分级机。工作时物料在引风机引力的作用下由下筒身进入，外界一次风与物料充分混合，使粒子得以充分分散，并上升至分级区，由于分级叶轮转子的高速旋转，粒子即受到分级叶轮旋转产生的离心力，又受到引风机引力产生的向心力，当粒子受到的离心力大于向心力，分级径以上的粗粒子被甩到筒体内壁失速沿壁面下滑，外界二次风通过均匀分布在锥体上的进风口进入，对粗粒子进行产生风筛作用将混杂或粘附于粗料中的细粉分离于净，分离后的粗料由卸料装置收集排出分级机，分级径以下的细粉随气固二相流进入旋风收集器、脉冲除尘器被收集下来，净化后的气体由引风机排出。

主要特点：

1、分级机结构进行了特殊设计，几乎截止所有大颗粒，分级精度高、大颗粒控制严。

2、分级点通过分级叶轮转速和引风机风量自由调整，以取得所需产品，分级范围广。

3、采用低转速立式单叶轮分级结构，物料流场稳定，设备处理量大，分级效率高。

4、可采用多级串联结构，可同时分级出几个粒度段的产品，获得理想的粒度分布。

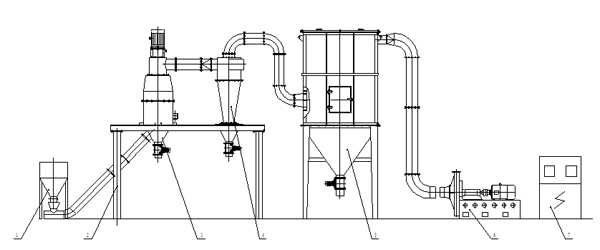

工艺流程图：

1、料仓           2、操作平台         3、分级机      4、旋风收集器

5、脉冲除尘器     6、高压引风机       7、电控柜

   规格参数：

注：设备的处理量与物料性质及产品粒度要求有关。
